一、涵閘監控系統概述
涵閘監控系統方案主要對閘站群的聯合運行進行有效監視和控制，保證閘門更加安全、可靠的運行。適用于機組工作閘門、泄洪閘門、沖沙洞閘門，以及水利、航運、供排水系統的節制閘、船閘等各種閘門的自動化控制與遠方調度。閘門現地監控站按照"無人值班、少人值守"的目標進行設計。水閘監控采取常規就地監控與遠程監控相結合的模式。以遠程監控為主，現地監控站監控系統綜合利用成熟的工業控制技術、傳感器技術、數據傳輸技術以及計算機技術，建立先進的控制系統，提高工程的安全性、可靠性，充分發揮工程效益，促進工程管理的科學化、現代化。有效地提高了用戶的工作效率，減小了工作量，人員成本降低，完全實現了涵閘的遠程監控，整個系統實現了自動控制、遠程監視的目的。
二、涵閘監控系統通訊

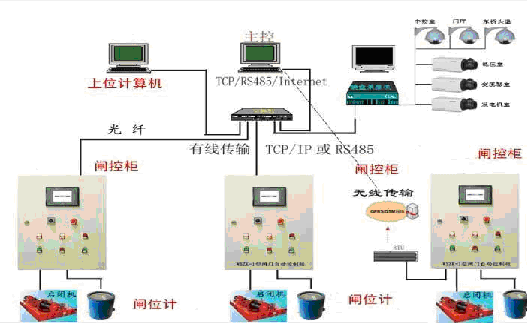

涵閘監控系統有兩種通訊方式，當現場條件允許，方便鋪設光纖或網線時采用有線通訊方式進行通訊;當閘站距離監控中心較遠，不具備鋪設通訊電纜的條件時采用GPRS無線方式進行通訊。
三、涵閘監控系統組成
該系統包括高低壓配電柜、保護裝置、現場控制柜、自動化控制系統、視頻圖像監控系統、儀表系統安裝以及全廠電氣安裝等
四、應用領域
涵閘監控系統適用于新建、擴建或改建的大、中、小型灌溉、排水及工業、城鎮供水水閘的自動化遠程監控。
五、涵閘監控系統功能
1、 自動監測閘門上下游水位
2、 根據操作規程自動控制閘門啟閉
3、 自動/手動控制兼容
4、 具有梯形連鎖功能
5、 可定開度自動控制或定流量自動控制
6、 計算各閘門過流量、合計流量及各泄水建筑累計過水總量
7、 具有操作過程記錄功能
8、 具有操作過程查詢、檢索功能技術指標
9、 傳感器：機械式閘位計，光電式閘位計
10、 傳動方式：齒輪傳動，鋼絲繩傳動
11、 監控網絡結構：分層、分布式
12、 信號傳輸方式： 有線(光纜、電纜)/無線(GPRS)
13、 分辨力：±1cm
14、 精度：≤±2cm(10m變幅內)
15、 波特率：2400bps～9600bps
16、 上位機工作平臺：WindowsXP或Windows7操作系統
17、 自動監測被控閘門開度及工況
六、涵閘監控系統特點
1、 涵閘監控系統配有完善的應用功能軟件，具有豐富的組態工具;
2、 軟件模塊化設計，測試和調整程序簡化;
3、 采用靈活多變的網絡結構設計，支持工業以太網、各種現場總線;
4、 涵閘監控系統實時性好，抗干擾能力強，抗靜電干擾、電磁干擾及射頻干擾，可防塵、防潮;
5、 人機接口功能強，操作方便;
6、 采用符合國際標準的通訊協議：RS232/485、MODBUS、ProfiBus、PPI等;
7、 視頻圖像監控系統也可納入水閘自動化監控系統中。
8、 分布式網絡結構，系統配置靈活，易于擴充和升級;
9、 豐富多彩的圖形界面，簡單易學，使用方便;
10、采用工業以太網作為通訊網絡，把分散測量和控制的信息快速有效地聯網，形成一個完整的通訊網絡，配置計算機監控系統，簡化了網絡系統設計，提高了可靠性。
